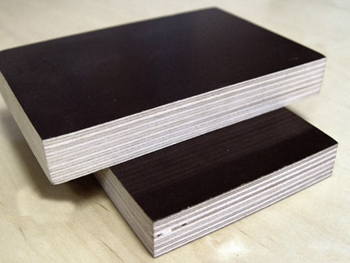

建筑模板是混凝土結(jié)構(gòu)施工的重要工具. 它是一種臨時支撐結(jié)構(gòu). 按設(shè)計要求制作，使混凝土結(jié)構(gòu)和構(gòu)件按規(guī)定位置和幾何尺寸成型，保持建筑模板支架的正確位置，承受建筑模板自重和作用在其上的外。 竹膠合板是一種建筑覆蓋模板. 今天，我將向大家介紹覆膜竹膠合板的生產(chǎn)。

　　 i. 生產(chǎn)工藝流程設(shè)計；

　　 將竹子切割開，去黃去綠，串成竹條，竹簾厚，竹席切邊，熱壓，一兩次成組烘干，浸膠，烘干一次，封邊，檢驗一。

　　 二. 竹席厚竹簾

　　 厚芯竹簾和竹席是將6 - 8a的新鮮毛竹切割開，切割開，去黃去綠，然后用縱切機將竹條沿串方向切開，制成不同厚度和規(guī)格的。 用厚芯竹簾織成的竹條厚度高達2. 5～4. 0 mm，竹席編織的竹條厚度一般為0. 6mm，薄竹條寬度10 ~ 20竇憲長度根據(jù)產(chǎn)品的寬度和英寸。 竹條分切時，要求薄竹條厚度均勻，竹席的厚芯竹簾和薄竹條無竹青、黃，不得有霉變、腐爛、油污、污垢等現(xiàn)象，編織均勻、緊湊，厚度規(guī)格。

　　 三. 粘著劑

　　 [竹膠合板模板通常采用兩種耐候合成樹脂膠粘劑。 一種是芯層粘合劑. 一般來說，可以使用中溫固化酚醛樹脂粘合劑( pf ). 其技術(shù)指標為:固含量51 ，粘度138 MPa. s (涂層- 4杯，20℃)，ph 9. 0 ~ 9. 5、游離醛含量<0. 40游離酚含量<2. 0,外 觀為。第2類是表層浸漬紙用膠粘劑,要求耐 候性、耐磨性、耐堿性和滲透性好,因此應(yīng)使用低分子 量的酚醛樹脂改性膠或三聚氰胺。本研究采 用永安興國人造板有限公司配制的用于浸漬的酚醛 樹脂改性膠,該膠粘劑用三聚氰胺進行改性,酚醛樹 脂與三聚氰胺的配比為10: 1,添加了 一定量的增色 劑和增亮劑,并選擇好合適的工藝條件，以保證覆膜 厚簾竹膠合板模板的板面色澤均勻和板面。

　　四、硫酸鹽木漿紙

　　作為浸漬用的覆面紙要求均質(zhì)、光滑、含雜質(zhì)少， 并具有良好的遮蓋能力、吸墨能力和足夠的。 紙的質(zhì)量要符合以下技術(shù)參數(shù):定量100~ 120g/m2, 含水率為5~ 8干斷裂度> 3為100 精制硫酸鹽木漿，施膠量為80  - 90 ，揮發(fā)分含量為15  - 20。 浸漬時，應(yīng)控制紙帶在浸漬液中的停留時間、薄膜紙在干燥器中的移動速度和干燥溫度等工藝參數(shù)，干燥溫度應(yīng)控制在90 - 9。
